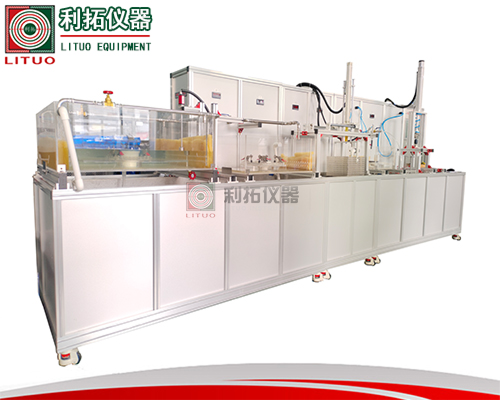

CJ/T186 地漏流量试验机 地漏排水性能检测设备 地漏测试机

在建筑排水与卫浴产品质量管控体系中，CJ/T186 地漏流量试验机是依据行业标准 CJ/T186《地漏》研发的专业检测设备，专为验证地漏排水性能是否符合规范要求而生。无论是地漏生产企业的出厂质检，还是第三方检测机构的认证测试，CJ/T186 地漏流量试验机都能精准模拟实际排水工况，提供地漏排水能力的可靠数据支撑，助力解决 “地漏排水慢、积水反溢” 等行业痛点，保障建筑排水系统安全稳定运行。下面从设备用途、组成、技术参数等多方面，全面解析 CJ/T186 地漏流量试验机。
一、设备用途
CJ/T186 地漏流量试验机核心功能是依据 CJ/T186 标准，模拟地漏在实际使用中的排水环境（如日常排水、集中排水、水压波动场景），对地漏的排水性能进行量化检测，解决地漏生产、工程验收环节中 “排水能力是否达标”“不同工况下排水稳定性如何” 的核心问题，确保地漏产品符合建筑排水设计要求与行业规范。
其可测试的具体性能指标包括：一是额定排水流量，检测地漏在标准规定水压、水位条件下的最大排水能力，判断是否满足家庭、公共建筑等不同场景的排水需求；二是排水效率，测试单位时间内地漏的排水量，评估其应对瞬时集中排水（如浴室淋浴、厨房洗菜）的速度；三是水压适应性，模拟不同建筑楼层（高层低水压、低层高水压）的供水条件，检测地漏在压力波动下的排水稳定性，避免因水压变化导致排水不畅；四是抗水冲击性能，通过瞬时大流量注入，测试地漏在突发排水冲击（如浴缸放水）下的排水表现，验证是否出现溢水、排水堵塞；五是排水通畅性，持续排水测试中观察地漏内部是否出现杂物堆积导致的排水速度衰减，评估长期使用中的抗堵塞能力。
二、设备组成
1.机架结构：采用防腐防锈的不锈钢材质焊接成型，整体刚性强、稳定性高，可承受测试过程中水流冲击与设备运行负荷。机架配备可调节地漏安装平台，适配不同尺寸（圆形、方形）、不同规格（常规地漏、深水封地漏）的地漏，确保测试时地漏定位精准、安装牢固，避免因位移影响测试数据。
2.供水系统：包含稳压水箱、变频水泵、流量控制阀门与水流分配装置，能按 CJ/T186 标准要求，提供稳定且可调节的水压与水量。通过变频水泵精准控制供水压力，水流分配装置模拟实际使用中的均匀排水或集中排水场景，为排水测试提供符合标准的水源环境。
3.控制系统：配备工业级 PLC 控制单元与高清触控操作屏，可预设符合 CJ/T186 标准的测试程序（如额定流量测试、水压适应性测试程序），实时显示供水压力、瞬时流量、累计排水量、测试时间等关键参数。支持手动微调测试参数，满足定制化测试需求，实现设备自动化、精准化运行。
4.测量系统：由高精度电磁流量传感器、压力传感器、液位传感器与计时模块构成，能实时采集排水过程中的瞬时流量、累计流量、供水压力、地漏周边水位变化等数据，传输至控制系统进行分析处理，自动生成流量 - 时间曲线与测试报告，为排水性能评估提供精准数据支撑。
5.回水与水循环系统：包含回水管道、过滤装置与储水箱，可对测试用水进行回收、过滤（去除杂质避免堵塞管道）后循环利用，既节约水资源，又避免排水对环境造成污染，同时保证测试介质（清水）的清洁度，确保每次测试条件一致。
6.安全防护系统：配备溢水保护装置（当水箱水位过高时自动排水）、漏电保护模块、紧急停止按钮与防水围挡，防止测试过程中水流飞溅、电路异常引发安全事故，保障操作人员安全与设备稳定运行。
三、主要技术参数
1.适用地漏类型：符合 CJ/T186 标准规定的家用地漏、公共建筑地漏、防臭地漏、深水封地漏、洗衣机专用地漏等各类地漏产品。
2.供水压力范围：可覆盖 CJ/T186 标准要求的低水压、常规水压、高水压测试区间，模拟不同建筑楼层的供水条件。
3.流量测量范围：满足 CJ/T186 标准对地漏额定排水流量的测试要求，涵盖从普通地漏到大型公共建筑用大流量地漏的流量检测需求。
4.测试介质：采用清水作为测试介质，符合 CJ/T186 标准对测试环境的规定，可根据需求添加模拟杂质（验证抗堵塞性能）。
5.地漏安装尺寸：适配 CJ/T186 标准中规定的各类地漏尺寸，支持圆形、方形等不同形状地漏的安装测试，安装平台可调节高度与水平度。
6.数据采集精度：流量传感器、压力传感器的测量精度符合 CJ/T186 标准规定的误差允许范围，确保测试数据准确可靠，可重复性强。
四、测试 / 工作原理
CJ/T186 地漏流量试验机以 CJ/T186 标准为核心依据，通过 “模拟实际排水工况 - 精准采集数据 - 对比标准判断” 的流程，实现地漏排水性能检测。
测试前，将待测试地漏按 CJ/T186 标准要求固定在安装平台上，确保密封良好（避免周边渗水影响数据）；根据测试需求（如额定流量测试、水压适应性测试），在控制系统中预设供水压力、测试时长、流量记录间隔等参数。
测试启动后，供水系统中的变频水泵将稳压水箱内的清水加压至设定压力，经水流分配装置均匀注入地漏；测量系统中的电磁流量传感器实时采集排水流量数据，压力传感器监测供水压力稳定性，液位传感器记录地漏周边是否出现积水（评估排水是否及时）；控制系统实时接收并处理数据，绘制流量 - 时间曲线，计算累计排水量与平均排水效率。
若进行抗水冲击测试，系统会通过流量控制阀门瞬时增大供水量，模拟突发大流量排水场景，观察地漏是否出现溢水、排水速度骤降；测试结束后，控制系统自动生成测试报告，将实际测试数据与 CJ/T186 标准规定的指标（如某类型地漏额定流量需≥XX）对比，判断地漏排水性能是否达标。
五、应用场景
1.生产厂家：适用于地漏生产企业的生产线出厂质检与研发环节。在出厂质检中，通过 CJ/T186 地漏流量试验机对每批次产品进行抽样测试，可快速筛选出排水流量不足、水压适应性差的不合格产品，避免劣质地漏流入市场（如因排水慢导致用户浴室积水投诉），维护企业品质口碑；研发过程中，借助设备测试不同结构（如排水孔数量、内部导流设计）、不同材质地漏的排水性能，优化产品设计（如增大排水通道提升流量），缩短研发周期，推出更符合市场需求的产品（如大流量洗衣机专用地漏）。
2.质检机构：第三方检测机构可利用 CJ/T186 地漏流量试验机为客户提供符合 CJ/T186 标准的认证检测服务，出具权威检测报告，助力企业产品通过市场准入审核（如电商平台入驻、房地产集采招标、工程验收），同时为行业质量监管部门（如市场监督管理局）提供抽检数据支持，规范地漏市场产品质量，打击不符合标准的 “三无” 产品。
3.科研单位：科研机构在开展建筑排水技术创新（如节水型地漏研发）、地漏防堵塞机理研究、CJ/T186 标准修订等工作时，CJ/T186 地漏流量试验机可作为实验工具，模拟不同工况（如低温环境、含杂质水流）下地漏的排水性能变化，为技术创新（如研发防堵塞排水结构）、标准优化（如更新大流量地漏指标）提供精准实验数据，推动卫浴与建筑排水行业技术升级。
4.工程验收单位：建筑工程验收环节，可使用该设备对已安装的地漏进行抽样检测，验证其排水性能是否符合设计要求与 CJ/T186 标准，避免因地漏排水不达标导致后期居住或使用过程中出现积水、反味等问题，保障建筑工程质量。
六、操作注意事项
1.设备操作人员需经专业培训，熟悉 CJ/T186 标准内容、设备各系统工作原理与操作流程，掌握紧急停止按钮、溢水保护装置等安全部件的使用方法，考核合格后方可上岗，避免因操作不规范导致测试数据偏差或安全事故（如水流飞溅触电）。
2.每次启动 CJ/T186 地漏流量试验机前，需检查地漏安装是否牢固密封（可通过注水测试周边是否渗水）、供水系统管道是否通畅（无堵塞）、传感器是否校准（确保数据精度），确认无异常后再启动设备，避免因前期准备不足影响测试结果。
3.测试过程中，严禁操作人员擅自拆卸设备部件（如流量传感器、供水管道）或调整关键参数（如供水压力、流量设定），如需调整需先暂停设备并记录当前数据，防止测试中断导致数据无效；同时实时监控水位与流量数据，若出现溢水、流量骤降，立即按下紧急停止按钮。
4.设备使用后，需关闭供水系统，排空管道与水箱内的残留水分，清理地漏安装平台的杂质（如模拟测试用的杂物），对流量传感器、压力传感器进行清洁保养；定期（如每月）对变频水泵、阀门等运动部件添加润滑油，对电路系统进行绝缘检测，确保设备长期处于良好运行状态。
5.若设备出现流量数据异常（如数据波动过大）、供水压力无法稳定、漏水等故障，操作人员应立即停止使用设备，切断总电源与水源，联系专业维修人员排查故障（如更换密封件、校准传感器），严禁设备带故障运行，避免引发安全事故或损坏设备核心部件。
